ワイヤーカット放電加工とは？

ワイヤーカット放電加工は0.1mmほどの電極ワイヤーを製品に近づけて放電し、ゆっくり切断する方法です。

ワイヤーからの放電が糸鋸のような役割を果たし、加工による損失がほとんどないことから、硬度の高い金属や精度を求める場合の加工に使われます。
直接製品に触れないため、素材を選ばず、焼入れ後の製品を加工することも可能です。

細幅で反りや捻じれを出したくない場合、板厚が極端に薄いか厚くて通常のレーザー加工などでは切断できない場合、複雑な形状に切り抜きたい場合なども、ワイヤーカット放電加工であれば対応可能です。

金属加工に長けた当社の職人が、お客様のご要望通りに切断加工いたします。

保有設備紹介

ワイヤーカット放電加工機

W-3

500×700×310mm

浸漬式

西部電機

ワイヤーカット放電加工機

W-5

400×700×400mm

噴流式

アジエ・
シャルミー

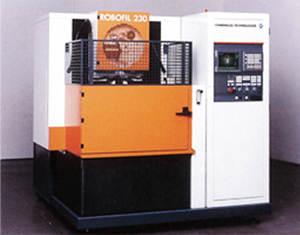

ワイヤーカット放電加工機

W-6

220×350×220mm

浸漬式

アジエ・
シャルミー

ワイヤーカット放電加工機

W-7

500×750×310mm

浸漬式

西部電機

ワイヤーカット放電加工機

W-8

500×750×310mm

浸漬式

西部電機

ワイヤーカット放電加工機

W-9

400×600×310mm

浸漬式

三菱電機

さらに高精度に、さらに綺麗な加工

• ①シャフトリニアモーターによる高精度加工。
• ②ロータリーテーブル装備により螺旋形上の加工も可能。
• ③最大テーパー角度45°まで対応可能。
• ④防錆剤添加による外観品質の向上。

細穴放電加工とは？

非常に小径の穴を加工することに特化した放電加工です。

穴径にあわせた細長い棒電極・パイプ電極から加工面に向かって放電し、穴を加工します。ワイヤーカット放電加工と同じく、加工による損失がほとんどなく、難削材にも穴をあけることができます。また、通常のドリルでは切削できないほどの小径穴を、高精度で加工することが可能です。

電極サイズφ0.3～φ3.0という、非常に小さなサイズの穴の加工が可能です。深さ調整ができ、貫通させてワイヤーカット放電加工のスタート穴としても使用できます。板厚の非常に薄いものや厚いもの、非鉄金属から硬度の高い金属まで、幅広い材質に対応しております。

保有設備紹介

放電細穴加工機

200×250×200mm

σ0.5～3.0

アステック

放電細穴加工機

400×250×330mm

σ0.1～3.0

菱電工機

お客様の、さらなるニーズにお応えする。

• ①線径σ0.1～3.0まで対応可能。
  （σ0.1・0.2・0.5・1.0・1.5・2.0・2.5・3.0）
• ②添加剤を使用しないため、外観品質の向上。
• ③大物ワークにも対応可能。
  （幅400×奥250×高さ330)
